Ipari 1D/2D OEM USB vonalkódolvasó modul gyártósori alkalmazásokhoz

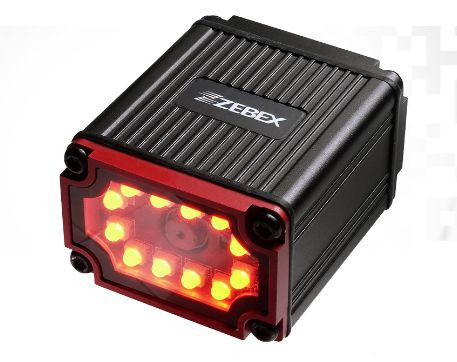

A ZEBEX ZX-1010 alapú, Z-1ZX1010 cikkszámú beépíthető ipari vonalkódolvasó modul olyan gyártósori és logisztikai rendszerekhez készült, ahol a folyamatos, nagy pontosságú kódolvasás kritikus. 1D és 2D kódok (például Code 39, EAN-13, DataMatrix, QR és további ipari kódok) dekódolására alkalmas, intelligens megvilágítási rendszerrel, amely változó felületű, fényvisszaverésű és színű címkéken is megbízhatóan dolgozik. A kompakt méretű, beépíthető kialakítás és a többféle ipari I/O interfész lehetővé teszi, hogy könnyen illeszkedjen meglévő gépekbe, gyártósorokba, csomagoló- és válogatórendszerekbe, illetve egyedi OEM megoldásokba.
A ZX-1010 szkenner 1280×800 pixeles CMOS képérzékelőt használ, körülbelül 46° vízszintes és 29° függőleges látószöggel, így kis és közepes távolságban is stabil leolvasást biztosít. A minimális felbontás 4 mil (Code 39 esetén), a nyomtatási kontraszt-tűrés pedig 30% környékén van, ami gyenge minőségű vagy enyhén sérült címkék esetén is magas olvasási arányt eredményez. A mélységélesség tartomány kódtípustól függően néhány centimétertől akár több mint 30–40 cm-ig terjed, így a modul rugalmasan beállítható az adott gép geometriájához és munkatávolságához.
A vonalkódolvasó több rendszerinterfészt kínál: USB HID/CDC és RS232 csatlakozás áll rendelkezésre, illetve ipari célra tervezett digitális I/O, ahol egy optocsatolós bemenet (NPN/PNP/relé) és két optocsatolós, Good/NG kimenet segíti a külső vezérlők, PLC-k, szelepek vagy elutasító mechanizmusok közvetlen vezérlését. A tápfeszültség 5–36 V DC tartományban biztosítható, a tipikus áramfelvétel kb. 300 mA, maximális terhelés mellett is 450 mA alatt marad. A készülék IP65 környezetvédelmi besorolású, ami védi por és vízpermet ellen, és -20 – +50 °C közötti üzemi hőmérséklet-tartományra van optimalizálva, így kültéri, ipari környezetben is stabilan működik.
Az eszköz státuszjelző LED-ekkel rendelkezik, amelyek az aktuális táp- és olvasási állapotot jelzik, megkönnyítve az üzembe helyezést és a karbantartást. A rugalmas kommunikációs protokoll-támogatásnak, a fejlett dekódoló algoritmusnak és a masszív alumínium háznak köszönhetően a ZX-1010 ideális választás automatizált minőség-ellenőrző állomásokhoz, gyártósori jelenlét-ellenőrzéshez, logisztikai ellenőrző pontokhoz, illetve bármilyen olyan OEM projekthez, ahol kis helyen, de nagy teljesítménnyel kell vonalkódokat olvasni. A Z-1ZX1010 kivitelt kifejezetten USB ipari felhasználásra optimalizálták, beépíthető modulként kínálva a gyártók számára.
Főbb jellemzők és előnyök
- Ipari 1D/2D vonalkódolvasó modul OEM beépítéshez, gyártósori környezetre optimalizálva.
- 1280×800 CMOS képérzékelő, nagy felbontású és gyors képfeldolgozással.
- Intelligens, állítható megvilágítás különböző felületekhez, színekhez és fényviszonyokhoz.
- 4 mil minimális felbontás, jó olvashatóság sérült vagy gyengébb minőségű címkéknél is.
- IP65 védelem, -20 – +50 °C üzemi hőmérséklet-tartomány kültéri és ipari felhasználásra.
- USB és RS232 interfész, ipari I/O Good/NG kimenetekkel külső berendezésekhez.
- Kompakt méret, beépíthető kialakítás, 168 g körüli tömeg, egyszerű integrációval.
Felhasználási területek
- Gyártósori jelenlét-ellenőrzés, termékazonosítás és minőség-ellenőrző állomások.
- Logisztikai szortírozó rendszerek, futószalagos csomagazonosítás.
- Automata gépekbe, robotcellákba integrált vonalkódolvasó modul.
- POS és pénztári alkalmazások, ahol stabil, beépíthető 1D/2D olvasó szükséges.
- Kültéri vagy ipari kioszkok, beléptető kapuk, automata terminálok vonalkódolvasó egységeként.
Műszaki összefoglaló
- Képérzékelő: 1280×800 CMOS, kb. 46° (H) × 29° (V) látószög.
- Fényforrás: 617 nm célzó LED, okos vörös megvilágítás.
- Olvasható kódok: széles 1D (pl. UPC/EAN, Code 39, Code 128, GS1) és 2D (QR, DataMatrix, PDF417, Aztec, Maxicode, DotCode) választék.
- Interfészek: USB (HID, CDC), RS232, optocsatolós I/O bemenet és Good/NG kimenetek.
- Tápellátás: 5–36 V DC, tipikus áramfelvétel kb. 300 mA.
- Környezeti adatok: IP65 védelem, -20 – +50 °C üzemi hőmérséklet, 0–100 000 lux fényerő-tűrés.
- Kialakítás: beépíthető OEM modul, ipari felhasználásra, kisméretű házban.
GYIK – Zebex ZX-1010 ipari vonalkódolvasó modul
- Milyen kódokat tud olvasni az eszköz?
Széles 1D és 2D kódkészletet támogat, többek között UPC/EAN, Code 39, Code 128, GS1, DataMatrix, QR, PDF417, Aztec és DotCode formátumokat. - Milyen környezeti feltételek mellett használható a Z-1ZX1010 modul?
IP65 védettséggel rendelkezik, -20 – +50 °C közötti hőmérsékleten, magas páratartalom és akár 100 000 lux körüli fényviszony mellett is működőképes. - Milyen interfészek állnak rendelkezésre az ipari integrációhoz?
USB (HID/CDC), RS232 soros port, valamint optocsatolós digitális I/O csatlakozók segítik a PLC-k, vezérlők és egyéb ipari eszközök csatlakoztatását. - Alkalmas-e gyártósori, nagy sebességű alkalmazásokhoz?
Igen, a fejlett dekódoló algoritmus, a nagy érzékelőfelbontás és az intelligens megvilágítás kifejezetten gyártósori, nagy terhelésű használatra lett optimalizálva. - Milyen alkalmazási példákhoz ajánlott a ZX-1010?
Automata válogatórendszerekhez, gyártósori minőség-ellenőrzéshez, logisztikai ellenőrzőpontokhoz, ipari kioszkokhoz és olyan OEM gépekhez, ahol megbízható 1D/2D olvasás szükséges.
Minőség, karbantartás és helyi műszaki támogatás
Az ipari kioszk komponensek megbízhatósága nemcsak a tervezett élettartamon múlik, hanem azon is, mennyire következetesen tartod be a gyártói ajánlásokat és a helyi üzemeltetési feltételeket. A főkategóriában szereplő termékek többségéhez elérhető magyar nyelvű dokumentáció, fejlesztői csomag és budapesti szervizháttér, ami nagyban megkönnyíti a rendszerintegrációt és a hosszú távú üzemeltetést.
- Rendszeres megelőző karbantartás, tisztítás és vizuális ellenőrzés a kijelzők, nyomtatók és pénzkezelő modulok esetén.
- Az ajánlott hőmérséklet-, páratartalom- és tápellátási feltételek betartása kültéri és beltéri alkalmazásoknál.
- Firmware- és szoftverfrissítések követése, különösen fizetési, azonosítási és hálózati eszközöknél.
- Helyi szerviz és gyártói támogatás bevonása a tervezés, beüzemelés és üzemeltetés teljes életciklusa során.
Ellátás, logisztika és finanszírozási megoldások
Egy kioszk projekt sikere szorosan összefügg az alkatrészek elérhetőségével, az ellátási lánc stabilitásával és a finanszírozási konstrukciókkal. A helyi és európai raktárkészlet, az időzített árubeérkezés és a projektalapú beszerzések lehetővé teszik, hogy a komponensek a gyártási ütemezéshez igazodva érkezzenek meg, minimalizálva a csúszásokat és a készletfinanszírozási terheket.
- Raktárkészlet és időzített árubeérkezés nagyobb telepítésekhez, több ütemben történő bevezetéshez.
- Választható szállítási módok, vámkezelés és teljes szállítmányozási háttér az érzékeny elektronikai eszközökhöz.
- Utólagos fizetés és számlázás több devizában, hogy a projekt pénzügyi tervezése átlátható maradjon.
- Projektre szabott egyedi ajánlatok, mintadarabok és pilot rendszerek, dokumentált teszteredményekkel.
