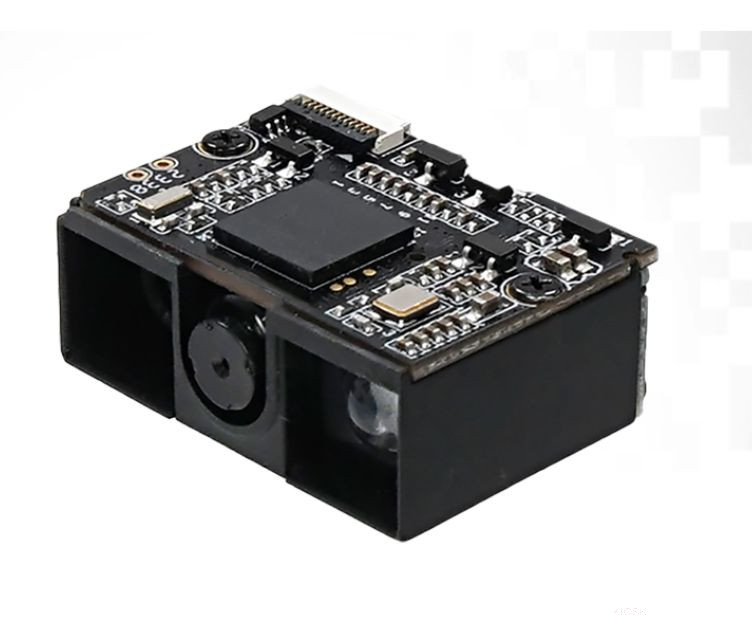

Z-5212 Plus 1D 2D OEM beépíthető vonalkódolvasó modul POS és kioszk alkalmazásokhoz
A Z-5212 Plus egy nagy teljesítményű, 1D és 2D kódokat olvasó OEM beépíthető vonalkódolvasó modul, amelyet kifejezetten POS rendszerekhez, pénztári alkalmazásokhoz, kioszkokhoz és egyéb ipari vagy kereskedelmi berendezésekhez terveztek. A 2D Image Scan Engine technológiának és a beépített dekódernek köszönhetően nincs szükség külön dekóder kártyára, így a megoldás egyszerre kompakt, költséghatékony és egyszerűen integrálható. A gondosan kialakított 12 pines ZIF csatlakozó kioszkokban és beágyazott rendszerekben is gyors csatlakoztatást biztosít.
A modul szakértően megtervezett architektúrája figyelemre méltó szkennelési sebességet és stabil teljesítményt kínál. A gyártó leírása szerint a Z-5212 Plus a bonyolult Maxicode-októl a nehezen olvasható Dotcode-okig számos 1D és 2D kódot gond nélkül kezel, miközben a „screen-ready” optika mobiltelefonok, tabletek és egyéb kijelzők felületéről is megbízható olvasást tesz lehetővé. A -20 °C és +55 °C közötti üzemi hőmérséklet-tartomány és a 0–100 000 lux közötti megvilágítás-tűrés alkalmassá teszi a kültéri, félkültéri és intenzíven megvilágított beltéri kioszkokhoz is.
Fő jellemzők és előnyök
- 1D/2D OEM beépíthető vonalkódolvasó modul, amely gyors és költséghatékony szkennelési teljesítményt nyújt POS és kioszk rendszerekben.
- Nincs szükség külön dekóder kártyára, a dekóder az egységbe van építve, így csökken a helyigény és a rendszer bonyolultsága.
- Screen-ready optika: mobiltelefon, tablet és LCD vagy LED monitor kijelzőjéről is megbízhatóan olvassa a kódokat.
- Kiváló 1D és 2D szkennelési teljesítmény, beleértve a Maxicode, Dotcode és más összetett szimbólumok dekódolását.
- Rugalmas interfész-kommunikáció RS-232 (TTL), HID USB és USB Virtual COM támogatással.
- Kompakt kialakítás, egyszerű mechanikai integráció a legtöbb beépített vagy modularizált kioszkmegoldásban.
Műszaki adatok áttekintése
- Optikai rendszer: 1280H × 800V felbontású CMOS szenzor 2D Image Scan Engine kialakítással.
- Mélységélesség: Code39 (4 mil): 50–130 mm; Code39 (5 mil): 45–160 mm; EAN-13 (13 mil): 55–300 mm; QR Code (7 mil): 50–125 mm; Data Matrix (7 mil): 40–130 mm.
- Minimális vonalszélesség: 4 mil (Code 39) a sűrűn nyomtatott, nagy adatsűrűségű kódok megbízható olvasásához.
- Szkennelési szög: 46° vízszintes, 29° függőleges látószög, ±60° pitch, ±60° skew és 360° roll.
- Nyomat kontraszt: 30% @ UPC/EAN 100%, így gyengébb kontrasztú címkék olvasása is lehetséges.
- Dekódkijelzés: dekód LED kimeneti jel, programozható csipogó jelzéssel.
- Tápellátás: 3,3 V DC bemenet, tipikus üzemi áramfelvétel 100 mA ±5%, készenléti áram 40 mA ±5%.
- Méretek: 28,5 × 12,0 × 20,5 mm; tömeg kb. 6,3 g a gyártói adatlap szerint, beépített megoldásként kis alapterülettel.
Dekódolható kódok és felhasználási területek
A Z-5212 Plus széles 1D és 2D vonalkód-támogatással rendelkezik, így jól alkalmazható POS, pénztári, logisztikai és kioszkprojektekben. A modul olyan 1D kódokat támogat, mint a UPC/EAN család, Code 39, Code 128, Code 93, Codabar, ITF, MSI, Plessey, GS1 DataBar, valamint számos további lineáris kód. 2D oldalon a PDF417, Micro PDF417, Data Matrix, QR Code (standard és micro), Aztec, MaxiCode és DotCode szimbólumok olvasására is képes.
- POS és pénztári azonosítás, vonalkódos termékek és hűségkártyák olvasása.
- Önkiszolgáló kioszkok, jegykiadó automaták, check-in terminálok és információs pultok.
- Ipari és logisztikai rendszerek, raktári állomások, csomag- és szállítmányazonosítás.
- Mobilkijelzős azonosítás kuponok, belépők, e-jegyek és ügyfélazonosítók esetén.
- Beépített modul mobil terminálokba, gyártósori terminálokba vagy speciális ipari eszközökbe.
Integráció, környezeti paraméterek és üzemeltetés
A beépíthető kialakítás és a 12 pines ZIF csatlakozó megkönnyíti a Z-5212 Plus mechanikai és elektronikai integrálását. A modul szabadon rögzíthető különböző szögekben anélkül, hogy a teljesítmény csökkenne, így a frontnyílás és az optikai tengely könnyen a készülékházhoz igazítható. A gyártói ajánlás szerint a modul -20 °C és +55 °C közötti üzemi hőmérsékleten, 5–95% relatív páratartalom mellett működik, akár 100 000 lux fényerőig, ami alkalmassá teszi kültéri vagy üvegportálba épített kioszkokhoz is.
Az integrátorok számára a programozható szkennelési módok, a dekód LED és a hangjelzés finomhangolási lehetőségei biztosítják, hogy a modul pontosan illeszkedjen a felhasználói élményhez és a környezeti feltételekhez. A rugalmas interfészeknek köszönhetően meglévő kasszarendszerekhez, ipari vezérlőkhöz vagy egyedi kioszk elektronikákhoz is egyszerűen csatlakoztatható.
GYIK – Z-5212 Plus OEM beépíthető 2D vonalkódolvasó
- Milyen vonalkódokat támogat a Z-5212 Plus?
\tA Z-5212 Plus a legtöbb elterjedt 1D kódot (UPC/EAN, Code 39, Code 128, ITF, MSI, GS1 DataBar stb.) és 2D szimbólumot (QR Code, Data Matrix, Aztec, MaxiCode, DotCode, PDF417) támogatja. - Alkalmas-e a modul mobiltelefonok és egyéb kijelzők olvasására?
\tIgen, a screen-ready optika kifejezetten a kijelzőkről történő olvasásra optimalizált, így mobiltelefonok, tabletek és monitorok fényes kijelzőiről is stabilan olvas. - Milyen interfészek érhetők el a Z-5212 Plus esetében?
\tA modul RS-232 (TTL szintű), HID USB és USB Virtual COM rendszer interfészeket kínál, így könnyen illeszthető különféle host rendszerekhez és vezérlőkhöz. - Milyen környezetben használható biztonságosan a Z-5212 Plus?
\tAz OEM motor -20 °C és +55 °C közötti hőmérsékleten, 5–95% relatív páratartalom mellett és akár 100 000 lux fényerőig alkalmazható, ezért beltéri, kültéri és félkültéri kioszkprojektekben is használható. - Mennyire egyszerű integrálni a modult egy meglévő kioszk vagy POS megoldásba?
\tA kompakt méretek, a 12 pines ZIF csatlakozó, a beépített dekóder és a rugalmas interfészek miatt a Z-5212 Plus gyorsan beépíthető, a szoftveres beállításokkal pedig az adott alkalmazás igényeihez igazítható.
